باتری شارژر فرکانس بالا - به همراه پنل کنترلی و ماژول ارتباطی

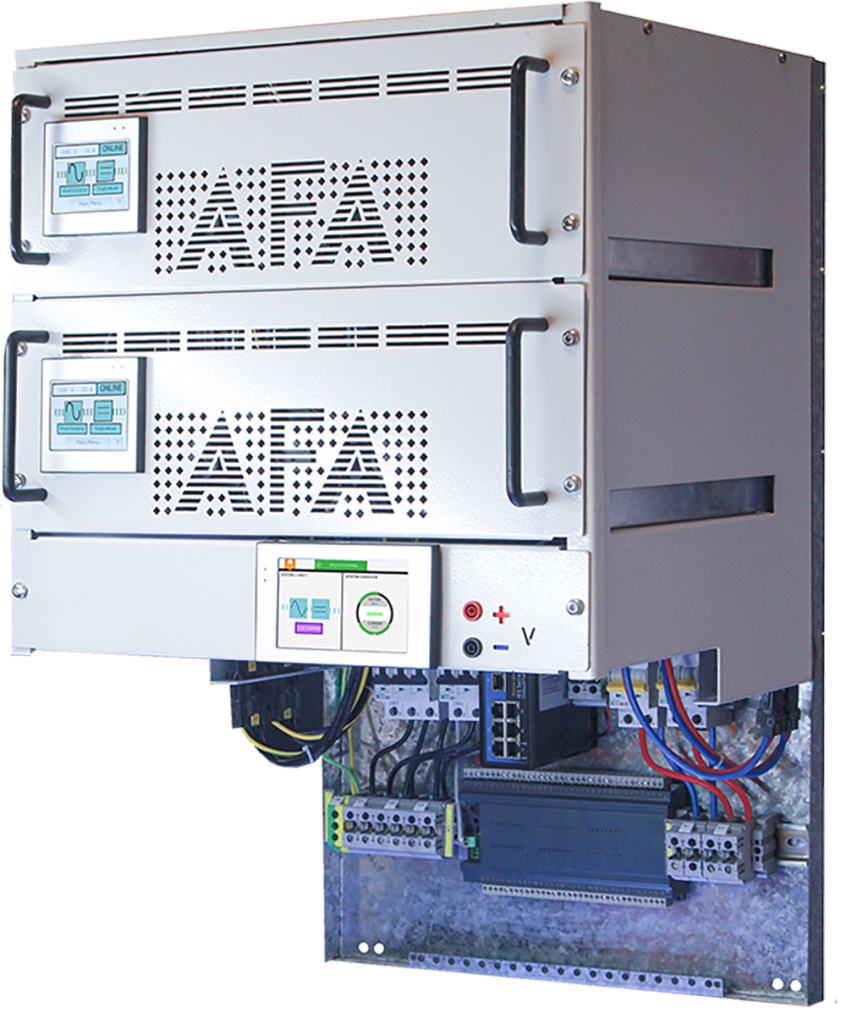

رک باتری شارژر مدل MCR

رک باتری شارژر MCR مناسب با نیاز روز توربو کمپرسورهای گازی توسط بخش تحقیق و توسعه شرکت آریا فن ابزار طراحی و تولید شده است. این رک در صنایع مختلفی نظیر خطوط انتقال گاز کشور نصب و در حال بهره برداری می باشد.
باتری شارژر MCR شامل دو دستگاه باتری شارژر سوئیچینگ فرکانس بالا، دستگاه مانیتورییگ مرکزی مدل MCM و ماژول ارتباطی O/I MCM می باشد.

باتری شارژر سوئیچینگ فرکانس بالا مدل CR10KW

باتری شارژر سوئیچینگ مدل CR10KW متناسب با رک های ۹۱ اینچی طراحی شده است. این شارژر با حداکثر توان خروجی 01 کیلو وات و ولتاژهای 24، 48، 011، 022، 044 و 005 ولت در خروجی، قادر است که انواع باتری های لیتیومی، سرب – اسید و نیکل-کادمیم را شارژ نماید.
این دستگاه از بخش های رکتیفایر، کنترل کننده دیجیتال، درگاه های ارتباطی ورودی سه فاز و خروجی CD تشکیل شده است.

نمایشگر IMH

امکان حالت رزرو عملیاتی

قابلیت به اشتراک گذاری جریان

شارژ هوشمند

قابلیت اطمینان بالا

طراحی استاندارد شاسی مناسب برای رک های ۹۱ اینجی

سیستم کنترلی قابل برنامه ریزی

پنل کنترل و مانیتورینگ مرکزی مدل MCM

هر ماژول باتری شارژر از طریق دو کانال ارتباطی به پنل کنترل مرکزی مدل MCM متصل شده است که موجب افزایش ضریب اطمینان ارتباطی میان تجهیزات می‌گردد. همچنین این پنل علاوه بر کنترل و مانیتورینگ باتری شارژرها، از طریق شبکه به ماژول O/I MCM نیز جهت مدیریت سیگنال های کنترلی متصل شده است.

برنامه ریزی ولتاژ خروجی از 24 تا 005 ولت

کنترل بیشینه جریان خروجی هر یک از باتری شارژرها

قابل اتصال به نرم افزار کنترل و مانیتورینگ از طریق شبکه

قابلیت اتصال همزمان به هشت باتری شارژر مدل CR10KW

ارتباط از طریق پروتکل های RTU MODBUS و TCP MODBUS

لاگ گیری ولتاژ خروجی، جریان خروجی و دمای بخش های حیاتی سیستم

ماژول ارتباطی O/I MCM

ماژول O/I MCM واسط ارتباطی بین رک شارژر و پنل کنترل مرکزی MCM بوده و توانایی مدیریت سیگنال های کنترلی متنوعی را دارد. از جمله سیگنال های کنترلی می‌توان به غیرفعال کردن حالت شارژ بوست، ایجاد خروجی سخت افزاری، پایین بودن ولتاژ خروجی، بالا بودن ولتاژ خروجی و دمای بالای ماژول های باتری شارژرها اشاره کرد.
همچنین این ماژول قابلیت اتصال به چهار سنسور دما را نیز دارد. که هر یک به صورت جداگانه قابل برنامه ریزی و مدیریت هستند. همچنین امکان فعال یا غیر فعال کردن پارامتر دمای باتری ها در الگوریتم شارژ نیز وجود دارد.

ارتباط از طریق پروتکل های RTU MODBUS و TCP MODBUS

مجهز به سنسور اندازه گیری دمای باتری و ولتاژ خروجی

81 کانال ایزوله قابل برنامه ریزی ورودی و خروجی

81 کانال ایزوله ورودی

61 کانال خروجی رله ایزوله
